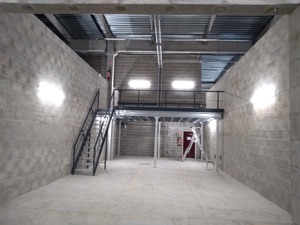

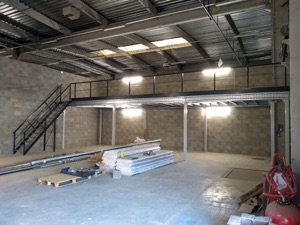

Entrepôt de stockage à Herblay-Sur-Seine

Equipement de 64 box de rangement :

1. •éclairages,


2. •prises,


3. •report d’information sur les éclairage allumés,


4. •éclairages de circulation.


Défis :

1. •réduction des coûts de réalisation,


2. •efficacité des solutions retenues,


3. •main d’oeuvre restreinte pour l’opération.


Temps de réalisation : 65 jours à 2 personnes en moyenne.

Solutions retenues :

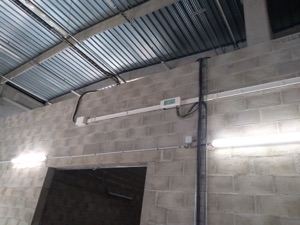

1. •distribution de la puissance par 2 lignes Canalis 4x160A,


2. •installation de coffrets de distribution par lot de 6 à 9 box,


3. •usage du KNX pour le transport des ordres de détecteurs des circulations et de la télécommande des blocs d’éclairage de sécurité,


4. •mise en oeuvre d’une industrialisation de la pose par standardisation de la méthodologie, sécable en 3 étapes réalisables séparément ou simultanément en fonction des effectifs,


5. •utilisation d’éclairages LED traversants.

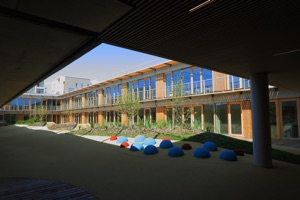

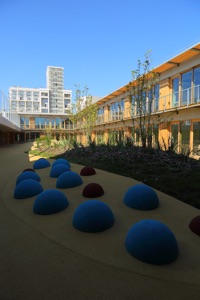

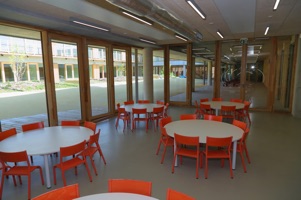

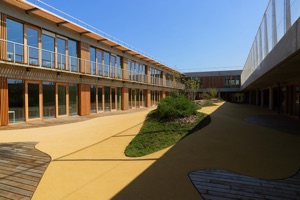

Groupe scolaire Universalis - Louvres

En partenariat avec l’Entreprise Flosel,

intégration KNX pour le groupe scolaire :

1. •18 classes,


2. •une crèche de 60 places,


3. •un espace restauration,


4. •la gestion des éclairages extéireurs.


Défis :

1. •460 participants, 5612 objets de groupe,


2. •fortes exigences du bureau d’études,


3. •intégration à distance et très peu de déplacements pour mise en service.


Pour une rentrée sans encombre.

        da’Architectures          Val d’Oise.fr

Fonctionnalités remarquables :

1. •198 détecteurs de présence/luminosité,


2. •régulation de la lumière par rapport aux apports extérieurs,


3. •13 commandes de 4 volets roulants,


4. •gestion totale des risques de gel, pluie forte en vent fort,


5. •69 passerelles DALI-KNX 4 sorties,


6. •gestion des défauts de ballasts par sortie (276),


7. •121 commandes manuelles,


8. •4 commandes générales pour les directeurs,


9. •3 commandes cachées dans les tableaux d’étage pour gérer les entretiens,


10. •1 passerelle IP pour la GTB.

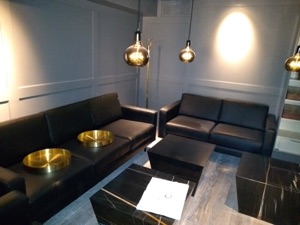

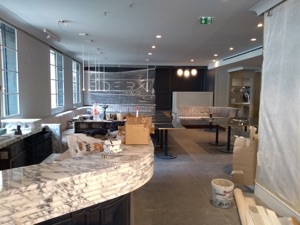

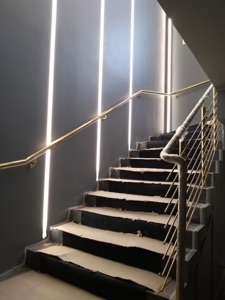

Restaurant l’EDERN - Paris 8

En partenariat avec l’Entreprise Flosel,

intégration KNX pour le restaurant l’Edern, Paris 8 :

1. •15 espaces d’éclairage,


2. •de 2 à 5 groupes d’éclairage par espace : éclairages sur tables, éclairages latéraux, éclairages circulations, éclairage tableaux, éclairage murs, ...,


3. •7 scénarios par espace et par type d’éclairage,


4. •supervision par écran tactile,


5. •possibilité de commander chaque point d’éclairage indépendamment,


6. •commande par un seul interrupteur (allumage général, extinction générale, début de service, fin de service,


7. •changement automatique des scènes aux heures programmées.


Une exigence de stabilité du système et d’évolutivité.

        l’Edern Paris

Défis :

1. •400 mémoires à gérer,


2. •exigences de rendu,


3. •flexibilité nécessaire pour changer les réglages facilement,


4. •rapidité d’exécution des mémoires.


Technologies employées :

1. •serveur Web Schneider Wiser for KNX (HomeLink) pour l’affichage graphique,


2. •serveur de gestion des mémoires AGATE,


3. •utilisation du protocole DALI par passerelles 64 ballasts,


4. •usage des capacités du bus KNX pour la gestion des effets ‘Minuit’ et ‘Champagne’,

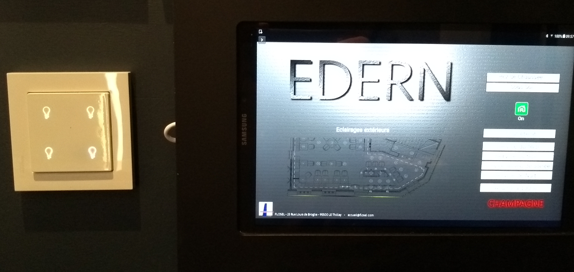

5. •tablette Galaxy Tab encastrée dans le mur pour la supervision, la re-mémorisation des scénarios et l’intervention au point,


6. •paramétrage en atelier et essais avant pose.

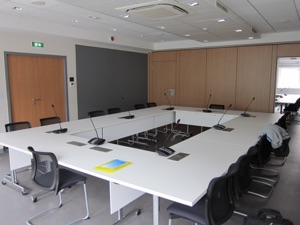

Salle de conférence de presse 95

Réalisée en interne cette salle de conférence de presse, développée sur la base du KNX offre des prestations uniques à prix raisonné :

1. •2 salles jumelles et jumelables,


2. •accueil de 20 à 200 personnes,


3. •5 usages principaux : ménage, réunion, conférence, auditorium, expositions,


4. •3 sous-usages : accueil, en séance, projection,


5. •alimentations 230V, prises informatiques, commandes de la salle sur tables escamotables,


6. •sonorisation par salle regroupable en cas de jumelage,


7. •éclairage optimisé pour l’usage avec gradation,


8. •gestion des ouvrants.


Une exigence de simplicité et d’évolutivité.

http://www.knx.fr/KNX-France-realisation-47.html

Défis :

1. •45 états à gérer,


2. •simplifier l’usage de la salle vis à vis de sa polyvalence,


3. •pilotage de l’énergie consommée par les switchs des tables,


4. •rendre transparente la gestion de la sonorisation, de la matrice vidéo et des conférenciers afin que l’utilisateur n’ait pas à s’en soucier,


5. •simplicité de branchement des tables escamotables.


Technologies employées :

1. •serveur de gestion des mémoires et conditions logiques instantanées AGATE,


2. •utilisation du protocole DALI par passerelle 64 ballasts - 16 groupes,


3. •usage de la connectique 2 fils KNX pour les commandes sur table,

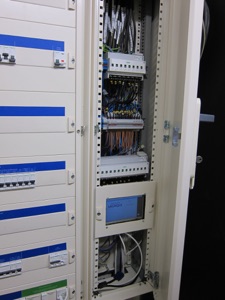

4. •écran de supervision en tableau divisionnaire pour simplifier la reprogramamtion,

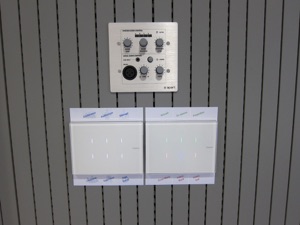

5. •boutons KNX sensitifs avec retour d’état coloré.
